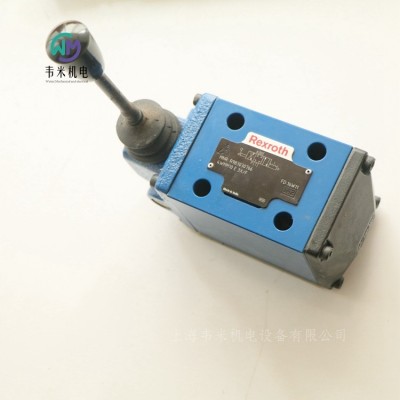

REXROTH手動換向閥4WMM10E3X/FIN010，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，10年老店，產品圖片實物拍攝，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，常用產品現貨供應。歡迎新老客戶咨詢采購！

力士樂REXROTH方向滑閥，直接控制，手動觸發

WMM10

規格 10

組件系列 5X

大工作壓力 350 bar

大流量 160 l/min

重量   3.6kg

按照位置  任意

溫度范圍  -20 … +70℃

粘度范圍  2.8 … 500mm2/s

三位四通、二位四通或二位三通型號

油口安裝面符合 ISO 4401-05-04-0-05

操作類型：手柄

WMM 型號的閥門是通過手動啟動的方向滑閥。

這些閥控制流體的啟動、停止和方向。

方向閥的基本構成為殼體、一種操作類型（手柄）、控制閥芯以及一個或兩個復位彈簧。

在斷電情況下，控制閥芯 由復位彈簧固定在中心位置或初始位置。

控制閥芯借助此操作類型移動到所需閥芯位置。

節流插件

根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。

德國力士樂REXROTH手動閥訂貨號和型號：

R983030766 4WMM10E3X/FIN010

力士樂REXROTH固定排量葉片泵

PVH

固定排量

機座大小 1, 2

規格 16 … 79

額定壓力 290 bar

大壓力 320 bar

排量 15.9 … 79.3 cm3

液壓平衡傳動軸的使用可獲得較長的軸承使用壽命

由于液壓卸載葉片導致的低磨損

低工作噪音

具備可更換式泵插件，便于維修

高效

吸油口位置可選

順時針或逆時針驅動旋轉方向

傳動軸可選柱形軸或花鍵軸

用途：

適用于具備較高工作壓力的驅動器，例如，壓彎機

型號 PVH 的液壓泵是具有恒定排量的葉片泵。在定子環 中運轉的轉子 位于傳動軸 的齒廓上。轉子所在的槽能夠容納在轉子旋轉產生的離心力作用下貼緊定子環內表面的葉片。排液器室側面由控制板密封。由于定子環的雙偏心設計，因此，在所有情況下，在兩個吸油腔體的反向存在兩個壓力腔，用于進行軸的液壓卸載。因此，其僅須傳遞扭矩。葉片在通路中通過吸油范圍進行部分卸載。此類卸載產生的磨損影響小，且確保高效。通過簡單拆除蓋板，可在無需自鐘形罩上拆除殼體 的情況下，拆除泵插件（包括轉子、葉片、定子環和控制板）。這樣可以實現對泵的快速維護和修理。

力士樂REXROTH四通型號的方向伺服閥

4WS.2E...

R900952165 4WSE2EM6-22/5B9ET315K17EV

規格 6

組件系列 2X

大工作壓力 315 bar

大流量 48 l/min

特征

用于控制位置、力、壓力或速率的閥

2 檔式伺服閥，帶機械反饋

第 1 級噴嘴/擋板放大器

用于底板安裝：孔圖按 ISO 4401

干燥的控制電機，液壓液不得弄臟電磁鐵間隙

也用作 3 通結構

無磨損控制閥芯復位元件

閥和集成控制電子元件已進行調節和測試

控制閥套上的壓力腔帶有間隙密封，因此無密封圈磨損

第 1 級的過濾器可從外部自由檢修

4WS(E)2EM 6-2X/…

此型號的閥門是電動操作式二級伺服方向閥，其油口安裝面符合 ISO 4401-03-02-0-05 標準。 它們主要用于控制位置、力、壓力或速率。

這些閥門由機電轉換器（力矩馬達）、液壓放大器（原理：噴嘴擋板）和套筒（第二級）中的控制閥芯（通過機械反饋連接到力矩馬達）組成。

力矩馬達線圈上的電氣輸入信號通過磁體產生作用于電樞的力，并與彈性管一起產生扭矩。這導致通過螺栓連接到彈性管的擋板從兩個控制噴嘴之間的中心位置移開，并且在控制閥芯的前側產生壓差。壓差導致閥芯改變位置，并導致壓力油口連接一個執行機構油口，同時，另一個執行機構油口連接到回流油口。

控制閥芯通過彎曲彈簧（機械反饋）連接到擋板或力矩馬達。閥芯的位置將改變，直到彎曲彈簧的反饋扭矩和力矩馬達的電磁扭矩達到平衡并且噴嘴擋板系統的壓差變為零。

因此，控制閥芯的行程和伺服閥的流量是與電氣輸入信號成比例來控制的。必須注意的是，流量取決于閥壓降。

用于外部控制電子元件的型號 4WS2EM 6-2X/…

外部控制電子元件（伺服放大器）操作閥門并放大模擬輸入信號（控制值），以便通過輸出信號以流量控制形式驅動伺服閥。

帶有 OBE 的型號 4WSE2EM 6-2X/…

要放大模擬輸入信號，需集成特別針對此閥類型進行過調整的控制電子元件。它們與位于力矩馬達蓋帽中的連接器相連接。

德國力士樂REXROTH伺服閥訂貨號和型號：

R900952166 4WSE2EM6-2X/10B9ET315K17EV

力士樂REXROTH四通型號的方向伺服閥

4WS.2E...

R901066145 4WS2EM10-52/75B11ET315K8DV

規格 10

組件系列 5X

大工作壓力 315 bar

大流量 180 l/min

用于控制位置、力、壓力或速率的閥

帶機械反饋或機械和電氣反饋的二級伺服閥

第 1 級噴嘴/擋板放大器

用于底板安裝：孔圖按 ISO 4401

干燥的控制電機，液壓液不得弄臟電磁鐵間隙

也用作 3 通結構

無磨損控制閥芯復位元件

在外部控制或通過集成電子元件 (OBE) 控制

閥和集成控制電子元件已進行調節和測試

帶液動力補償的控制閥芯

中心固定的控制閥套，因此對溫度和壓力的敏感性很低

控制閥套上的壓力腔帶有間隙密封，因此無密封圈磨損

第 1 級的過濾器可從外部自由檢修

產品說明

4WS(E)2EM10-5X/...

4WS(E)2EM10-5X 型閥門是電動操作的 2 級伺服方向閥。它們主要用于控制位置、力和速率。

這些閥門由機電轉換器（力矩馬達）、液壓放大器（原理：噴嘴擋板）和套筒（第二級）中的控制閥芯（通過機械反饋連接到力矩馬達）組成。

力矩馬達線圈上的電氣輸入信號通過磁體產生作用于電樞的力，并與彈性管 一起產生扭矩。這導致通過螺栓連接到彈性管的擋板從兩個控制噴嘴之間的中心位置移開，并且在控制閥芯的前側產生壓差。該壓差導致控制閥芯改變位置，并導致壓力油口連接一個執行機構油口，同時，另一個執行機構油口連接到回流油口。

控制閥芯通過彎曲彈簧（機械反饋）連接到擋板或力矩馬達。控制閥芯的位置將改變，直到彎曲彈簧的反饋扭矩和力矩馬達的電磁扭矩達到平衡并且噴嘴擋板系統的壓差變為零。

因此，控制閥芯的行程和伺服閥的流量是與電氣輸入信號成比例來控制的。必須注意的是，流量取決于閥壓降。

外部控制電子元件，4WS2EM10-5X/... 型（單獨訂購）

外部控制電子元件（伺服放大器）操作閥門并放大模擬輸入信號（控制值），以便通過輸出信號以流量控制形式驅動伺服閥。

集成控制電子元件，4WSE2EM10-5X/... 型和 4WSE2ED10-5X/... 型

要放大模擬輸入信號，需集成特別針對此閥類型進行過調整的控制電子元件 (10)。它們與力矩馬達蓋帽相連接。閥零位可以通過可從外部檢修的電位計進行調整。

4WSE2ED10-5X/...

對于通過復位彈簧的機械控制，此類型的閥門還配備有電氣閥芯位置檢測和控制裝置。控制閥芯位置由感應式位置傳感器確定。由集成控制電子元件將位置傳感器信號與控制值相比較。任何可能的控制偏差都進行電氣放大，并且作為控制信號饋送到力矩馬達。具有附加電氣反饋時，與純機械型號相比，電氣控制器放大率可在較小信號范圍內達到較高動態值。另外提供的機械反饋可確保在電源故障時，閥芯位于零范圍內。

閥門僅與集成控制電子元件配合使用。閥零位可以通過可從外部檢修的電位計進行調整。

注意：更改零電位可能導致系統損壞，故只能由的專業人員執行。

德國力士樂REXROTH伺服閥訂貨號和型號：

R901066145 4WS2EM10-5X/75B11ET315K8DV

R901065784 4WS2EM10-52/20B11ET315K8DV

R900956874 4WS2EM10-52/30B11ET315K31DV

R901020256 4WS2EM10-52/60B11ET315K8DV

力士樂REXROTH單向閥

Z1S 6

規格 6

組件系列 4X

大工作壓力 350 bar

大流量 40 l/min

用于垂直疊加的疊加閥

- 作為角閥

- 作為直通閥

油口安裝面符合 ISO 4401-03-02-0-05

多種單通道和雙通道阻塞功能

由于閥心采用高性能塑料制成，因此具有的密封性

防腐蝕設計

通過更換外部密封圈可輕松調節為用于特殊液壓油

帶測量油口，可選

可應要求作為單向節流閥提供

Z1S 型閥是一種采用疊加閥板設計的直動式單向閥。

它可用來無泄漏地阻塞一個方向上的流量，同時允許相反方向上的自由回流。

閥心的行程受塑料彈簧座的限制。已安裝的彈簧支持閉合運動。當沒有液壓油流通過閥門時，彈簧將閥心保持在閉合位置。

與直通閥相比，角閥多可以連通或關閉三個內部通道。由保護塞實現止擋和密封功能。

注意：

對于藍色塑料彈簧座安裝在閥板側時采用的所有安裝位置，均不會在此位置使用額外的密封圈！

在組件側，密封圈（常見）用于密封下游安裝的裝配。

已安裝的塑料彈簧座具有密封功能，不予以拆除或損壞。

德國力士樂REXROTH單向閥：

R901086051 Z1S6P05-41/V

R901086051 Z1S6P05-40/V

R901086052 Z1S6P30-40/V

R901086090 Z1S6D05-40/V

R901086058 Z1S6T05-40/V

R901086059 Z1S6T30-40/V

力士樂REXROTH單向閥

Z1S 10

規格 10

組件系列 4X

大工作壓力 350 bar

大流量 100 l/min

用于垂直疊加的疊加閥

油口安裝面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05

多種單通道和雙通道阻塞功能

由于閥心采用高性能塑料制成，因此具有的密封性

防腐蝕設計

通過更換外部密封圈可輕松調節為用于特殊液壓油

由于單向閥安裝套件可單獨使用，因此可以經濟高效地更換磨損部件

帶測量油口，可選

單向節流閥，可選

Z1S 型閥是一種采用疊加閥板設計的直動式單向閥。

它可用來無泄漏地阻塞一個方向上的流量，同時允許相反方向上的自由回流。

塑料錐閥芯的行程受塑料彈簧座限制。已安裝的彈簧支持閉合運動。當沒有液壓油流通過閥門時，彈簧將塑料錐閥芯保持在閉合位置。在低壓 （0.1 x p大）時已實現佳密閉性。

注意:

對于塑料彈簧座安裝在閥板側時采用的所有安裝位置，均不會在此位置使用額外的密封圈！在組件側，密封圈（常見）用于密封下游安裝的裝配。

已安裝的塑料彈簧座具有密封功能，不予以拆除或損壞！出于整體結構考慮（預載），需要塑料彈簧座的凸出部分。隨著所含液壓油體積和溫度變化，可能會發生靜態壓力變化，這不是由閥座表面泄漏引起的。

德國力士樂REXROTH單向閥訂貨號和型號：

R901274767 Z1S10A05-2B05-2-41/F

R901280744 Z1S10P05-2-4X/F

力士樂REXROTH單向閥

S6…S30 A..-1X/...

規格 6 … 30

組件系列 1X

大工作壓力 450 bar

大流量 450 l/min

用于螺紋連接（內螺紋）

無泄漏地阻塞一個方向上的流量

具有多種開啟壓力，可選

德國力士樂REXROTH單向閥訂貨號和型號：

R900422881 S6A1.0/

R900422886 S8A1.0/

R900420531 S10A1.0/

R900420525 S20A1.0/

力士樂REXROTH單向閥，插裝式設計

M-SR 6...30

規格 6 … 30

組件系列 1X

大工作壓力 420 bar

大流量 400 l/min

用于在油路塊設計中安裝

作為角閥

作為直通閥

無泄漏地阻塞一個方向上的流量

具有多種開啟壓力，可選

德國力士樂REXROTH單向閥訂貨號和型號

R900346083 M-SR8KE05-1X

R900346082 M-SR15KE30-1X/

R900357718 M-SR8KE05-1X/V

R900345745 M-SR10KE02-1X

R900344549 M-SR10KE05-1X

R900346857 M-SR10KE15-1X

R900346936 M-SR10KE30-1X

R900345372 M-SR15KE05-1X

R900345744 M-SR20KE02-1X

R900340979 M-SR20KE05-1X

R900344778 M-SR25KE05-1X

R900350797 M-SR30KE05-1X/V

力士樂REXROTH先導式單向閥

Z2S 6

規格 6

組件系列 6X

大工作壓力 315 bar

大流量 60 l/min

油口安裝面符合 DIN 24340 形式 A（不帶孔）

油口安裝面符合 ISO 4401-03-02-0-05（帶孔）

用于一個或兩個執行機構油口的無泄漏阻塞，可選

具有多種開啟壓力，可選（請參閱訂貨代碼）

帶預開口，可選

單向閥安裝套件可單獨使用

可應要求提供特殊型號

Z2S 型單向閥是采用疊加閥板設計的先導式單向閥。

用于一個或兩個執行機構油口的無泄漏阻塞，甚至能夠用于長期停機的情況。

在方向 A1到 A2 或B1到 B2 上，可以自由流動；在相反方向上，流動被阻塞。

例如，如果閥門的流向是從A1到A2，控制閥芯將向 B 側方向移動，打開球座閥并推動閥心偏離其閥座。液壓油現在即可從B2 流向B1。

為了可以安全地封閉球座閥，必須液壓卸載控制閥芯（請參閱油路示例）。

預開口

由于預開口的存在，加壓液體可以進行衰減降壓。這樣避免了可能的換向沖擊。

由于使用的是具有擴大的開口控制面積比的兩級設置，使用較低的先導壓力也可以安全卸載。

注意：

如果閥門不帶預開口，憋壓容積可能會突然卸載。產生的換向沖擊不但會導致安裝組件的過早磨損，還會形成噪音。

德國力士樂REXROTH單向閥訂貨號和型號：

R900347495 Z2S6-1-6X/

R900347504 Z2S6-1-6X/V

R900347495 Z2S6-1-66/

R900347496 Z2S6-2-6X/

R900347505 Z2S6-2-64/V

R900347505 Z2S6-2-66/V

R900347501 Z2S6B1-66/

R900347498 Z2S6A1-6X/

R983030685 Z2S6-A1-6XIN010

R900347499 Z2S6A2-6X/

R900347501 Z2S-6B1-6X

力士樂REXROTH先導式單向閥

Z2S 10

規格 10

組件系列 3X

大工作壓力 315 bar

大流量 120 l/min

用于垂直疊加的疊加閥

油口安裝面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05

用于一個或兩個執行機構油口的無泄漏阻塞，可選

不同的開啟壓力

帶預開口（標準）；不帶預開口（可選）

單向閥安裝套件可單獨使用

防腐蝕設計

Z2S 型單向閥是采用疊加閥板設計的先導式單向閥。

用于一個或兩個執行機構油口的無泄漏阻塞，甚至能夠用于長期停機的情況。

在方向A1到A2 或 B1 到B2 上，可以自由流動；在相反方向上，流動被阻塞。

例如，如果閥門的流向是從A1到A2，控制閥芯將向 B 側方向移動，打開球座閥并推動閥心偏離其閥座。液壓油現在即可從B2 流向B1。

為了可以安全地封閉球座閥，必須液壓卸載控制閥芯（請參閱油路示例）。

預開口

由于預開口的存在，加壓液體可以進行衰減降壓。這樣避免了可能的換向沖擊。

由于使用的是具有擴大的開口控制面積比的兩級設置，使用較低的先導壓力也可以安全卸載。

德國力士樂REXROTH單向閥訂貨號和型號：

R900407424 Z2S10A1-3X/

R900407440 Z2S10A1-3X/V

R900407394 Z2S10-1-34

R900407394 Z2S10-1-3X/

R900421985 Z2S10-2-3X

力士樂REXROTH先導式單向閥

Z2S 16

規格 16

組件系列 5X

大工作壓力 315 bar

大流量 300 l/min

用于垂直疊加的疊加閥

油口安裝面符合 ISO 4401-07-07-0-05

用于一個或兩個執行機構油口的無泄漏阻塞，可選

不同的開啟壓力

帶預開口

單向閥安裝套件可單獨使用

防腐蝕設計

Z2S 型單向閥是采用疊加閥板設計的先導式單向閥。

用于一個或兩個執行機構油口的無泄漏阻塞，甚至能夠用于長期停機的情況。

在方向A1到A2 或 B1 到B2 上，可以自由流動；在相反方向上，流動被阻塞。

例如，如果閥門的流向是從A1到A2，控制閥芯將向 B 側方向移動，打開球座閥并推動閥心偏離其閥座。液壓油現在即可從B2 流向B1。

為了可以安全地封閉球座閥，必須液壓卸載控制閥芯（請參閱油路示例）。

預開口

由于預開口的存在，加壓液體可以進行衰減降壓。這樣避免了可能的換向沖擊。

由于使用的是具有擴大的開口控制面積比的兩級設置，使用較低的先導壓力也可以安全卸載。

德國力士樂REXROTH液壓鎖訂貨號和型號：

R900328797 Z2S16-1-51/

R900402493 Z2S16A2-51/

R900402493 Z2S16A2-5X

R900328799 Z2S16B1-51

力士樂REXROTH先導式單向閥

Z2S 22

規格 25

組件系列 5X

大工作壓力 315 bar

大流量 450 l/min

用于垂直疊加的疊加閥

油口安裝面符合 ISO 4401-08-08-0-05

用于一個或兩個執行機構油口的無泄漏阻塞，可選

不同的開啟壓力

預開口標準

單向閥安裝套件可單獨使用

可應要求提供特殊型號

Z2S 型單向閥是采用疊加閥板設計的先導式單向閥。

用于一個或兩個執行機構油口的無泄漏阻塞，甚至能夠用于長期停機的情況。

在方向A1到A2 或 B1 到B2 上，可以自由流動；在相反方向上，流動被阻塞。

例如，如果閥門的流向是從A1到A2，控制閥芯將向 B 側方向移動，打開球座閥并推動閥心偏離其閥座。液壓油現在即可從B2 流向B1。

為了可以安全地封閉球座閥，必須液壓卸載控制閥芯（請參閱油路示例）。

預開口

由于預開口的存在，加壓液體可以進行衰減降壓。這樣避免了可能的換向沖擊。

由于使用的是具有擴大的開口控制面積比的兩級設置，使用較低的先導壓力也可以安全卸載。

德國力士樂REXROTH單向閥訂貨號和型號：

R900433031 Z2S22-2-51/

R900433031 Z2S22-2-5X

R900432915 Z2S22-1-51

REXROTH手動換向閥4WMM10E3X/FIN010
