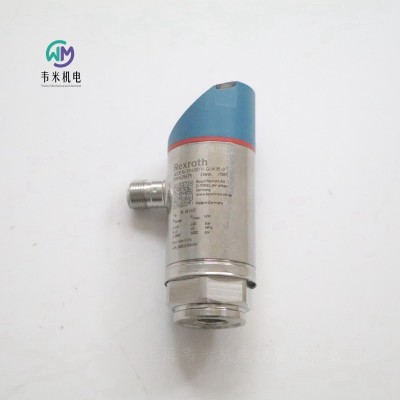

REXROTH電子壓力開關HEDE10-31/400/1/-GI-K35-0，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH壓力開關HEDE10-3X/400/1/-GI-K35-0

R901425475 HEDE10-31/400/1/-Gi-K35-0

電子壓力開關，帶顯示器，1 個開關量輸出和 1 個模擬量輸出 0...10 V / 4...20 mA，壓力范圍 0 … 400 bar，4 針設備插頭 M12x1，A 編碼，節流元件

顯示壓力值和參數。通過 IO-Link 額外傳輸壓力和診斷值。所有與介質接觸的部件均由不銹鋼制成。出色的過載和爆裂行為。

薄膜測量池

1 個開關量輸出和 1 個模擬量輸出 0…10 V / 4…20 mA

通過 IO-Link 或設備上的按鈕進行配置

壓力通道內的節流元件

4 針設備插頭，M12x1，A 編碼

產品屬性

連接圖 內螺紋 G1/4

產品系列 HEDE10

工作壓力. [bar] 400

輸出信號 1 個開關輸出、1 個模擬輸出

電源電壓 24 VDC

電插頭 4 芯設備插頭，M12 x 1，A 編碼

指示 是

電氣連接說明 4 針設備插頭，M12 x 1，編碼 A 符合 EN 61076-2-101

符合性說明 CE - 電磁兼容性 2014/30/EURoHS 指令 2011/65/EU

液壓油 HL,HLP,HFC,HETG,HEES,HFD

密封件 FKM

重量 [kg] 0.23

力士樂REXROTH插入式接頭 3P Z4L-SW +5M SPEZ

R900032018

電纜套件，3 針插頭 (2 + PE) EN 175301-803，5 m

用于帶插頭 K4 的閥門。OEM 附件。工業用途。

電源電壓 24 VDC

電插頭 3 針設備插頭 (2 + PE)

電氣連接說明 3 針設備連接器 (2 + PE)，符合 EN 175301-803

符合性說明 RoHS 指令 2011/65/EU

重量 [kg] 0.438

力士樂REXROTH電子壓力開關

型號 HEDE10

組件系列 3X

工作壓力 600 bar

EDE10-31/400/1/-GI-K35-0

HEDE10=液壓-電氣壓力開關

3X=組件系列 30 … 39（30 … 39：安裝和連接尺寸不變）

400=壓力等級400bar

1=1 個轉換輸出和 1 個模擬量輸出

GI=內螺紋 G1/4

K35=不帶連接插頭；連接頭 M12 符合 DIN EN 61076-2-101，不帶電纜，帶 M12 接頭，編碼 A

0=不帶密封件（帶內螺紋）

一般信息

重量 kg 0.26

安裝位置 任意

環境溫度范圍 °C -25 ... +80

存儲溫度范圍 °C -40 ... +100

按照 DIN EN 60068-2-6:1996-05 進行正弦試驗 10...2000 Hz，大 20 g，10 個雙周期

按照 DIN EN 60068-2-27:1995-03 進行運輸沖擊試驗 半正弦 50 g/11 ms，正方向 3 次， 負方向 3 次（總計 18 次單個沖擊）

按照 DIN EN 60068-2-64 進行噪音測試：1995-08 20...2000 Hz，10 gRMS，24 h

符合性

CE

DIN EN 60947-1:2007/A1:2011 / A2:2014

DIN EN 60947-5-1：2004/A1:2009

DIN EN 61058-1：2002/A2:2008

DIN EN 60529:1991/A2:2013

UL

UL 508 第 17 版，文件編號：E223220（ 350 bar）

符合 DIN EN 60529 的防護等級 IP65/IP67，已安裝并裝配了連接插頭

符合 EN 50178 的防護等級 III

液壓油溫度范圍 （在壓力開關的工作口處）-25 … +80°C

粘度范圍 10 … 800mm2/s

液壓油的大允許污染度；清潔度等級符合 ISO 4406 (c) 等級 20/18/15

電氣

電氣連接 M12 連接插頭，鍍金觸點

輸入變量

電源電壓 UB 18 至 30 VDC

電流消耗 I < 50 mA

絕緣電阻 mΩ >100 (500 VDC)

輸出參數

模擬量輸出

電流承載能力 U 0 ...10 VDC（小負載 2000 Ω）

電壓 I 4 ...20 mA（大負載 (UB – 10) x 50 Ω）

上升時間（10 至 90 %） t 3 ms

轉換輸出

輸出功能 常開觸點/常閉觸點可編程

電流承載能力 I 150；200 (...60 °C)；250 (...40 °C) mA

電壓降 U < 2.5 V 短路保護定時

抗過載 是

切換頻率 f ≤ 170 Hz

準確度/型號

特性曲線誤差 （符合端點設置 DIN16086）< ±0.5%

公稱溫度范圍中的溫度系數

零電位的大 TK 0.2 %/10 k

范圍內的大 TK 0.2 %/10 k

滯環 < ± 0.25%

轉換點準確度 < ± 0.5%

重復精度 0.1%

編程選項 滯環/窗口；常開觸點/常閉觸點；激活，停用延遲；衰減；指示裝置/診斷輸出

在參考條件下長期漂移（6 個月） 0.05 %

EMC

EN 61000-4-2 ESD kV 4/8

EN 61000-4-3 射頻電磁波抗干擾檢測 V/m 10

EN 61000-4-4 電性快速脈沖群抗干擾檢測 kV 2

EN 61000-4-5 浪涌雷擊測試 kV 1

EN 61000-4-6 傳導抗干擾檢測 V 10

反應時間

準備延時 s 0.3

短反應時間轉換輸出 ms < 3

可調節延時 dS、dr s 0...50

衰減轉換輸出 (dAP) s 0...4

衰減模擬輸出 (dAA) s 0...4

上升時間模擬輸出 ms < 3

小轉換周期 1 億/5 千萬（壓力等級 600 bar 時）

IO-Link 設備

傳輸類型 COM2 (38.4 kBaud)

IO-Link 修訂版本 1.1

SDCI 標準 IEC 61131-9

簡介 智能傳感器：過程數據變量； 設備標識，設備診斷

SIO 模式 是

所需的主接口等級 A

過程數據（模擬） 1

過程數據（二進制） 2

短過程周期時間 t ms 2.3

顯示

指示裝置 3 x 綠色 LED（bar、psi、MPa）

切換狀態 2 x 黃色 LED

測量值 4 位字母數字顯示/交替顯示 （紅色和綠色）

力士樂REXROTH電子壓力開關訂貨號和型號：

R901425474 HEDE10-31/250/1/-Gi-K35-0

R901425453 HEDE10-3X/250/2/-GI-K35-0

R901425475 HEDE10-31/400/1/-Gi-K35-0

R901425476 HEDE10-31/600/1/-GI-K35-0

R901433084 HEDE10-3X/400/1/-GA-K35-V

力士樂REXROTH壓力開關 HEDE10-3X/250/1/-GI-K35-0

R901425474 HEDE10-31/250/1/-Gi-K35-0

電子壓力開關，帶顯示器，1 個開關量輸出和 1 個模擬量輸出 0...10 V / 4...20 mA，壓力范圍 0 … 250 bar，4 針設備插頭 M12x1，A 編碼，節流元件

顯示壓力值和參數。通過 IO-Link 額外傳輸壓力和診斷值。所有與介質接觸的部件均由不銹鋼制成。出色的過載和爆裂行為。

薄膜測量池

1 個開關量輸出和 1 個模擬量輸出 0…10 V / 4…20 mA

通過 IO-Link 或設備上的按鈕進行配置

壓力通道內的節流元件

4 針設備插頭，M12x1，A 編碼

產品屬性

連接圖 內螺紋 G1/4

產品系列 HEDE10

工作壓力. [bar] 250

輸出信號 1 個開關輸出、1 個模擬輸出

電源電壓 24 VDC

電插頭 4 芯設備插頭，M12 x 1，A 編碼

指示 是

電氣連接說明 4 針設備插頭，M12 x 1，編碼 A 符合 EN 61076-2-101

符合性說明 CE - 電磁兼容性 2014/30/EURoHS 指令 2011/65/EU

液壓油 HL,HLP,HFC,HETG,HEES,HFD

密封件 FKM

重量 [kg] 0.24

REXROTH電子壓力開關HEDE10-31/400/1/-GI-K35-0
