英集芯IP6520是一款集成同步開關降壓轉換器、支持多種快充協議的高性能電源管理芯片，主要應用于車載充電器、快充適配器、智能排插等領域，具備高集成度、多協議兼容、高效能轉換及多重保護機制等特點。以下是詳細介紹：

一、核心特性

1、同步開關降壓轉換器

內置功率MOS管，無需外部元件即可實現降壓轉換，簡化電路設計，降低成本。

輸入電壓范圍：7.1V至32V（部分型號支持7.3V至32V），適配車載電池、適配器等多樣電源環境。

輸出電壓范圍：3V至12V，可根據接入設備的快充協議自動調整，典型輸出組合包括5V/3A、9V/2A、12V/1.5A等。

2、多協議快充支持

集成USB PD2.0/PD3.0（含PPS協議）、高通QC2.0/QC3.0、華為FCP/高壓SCP、三星AFC、蘋果DCP/BC1.2、MTK PE+1.1/PE+2.0等主流快充協議。

通過CC1/CC2或DP/DM引腳自動識別設備支持的快充協議，動態調整輸出電壓和電流，確保兼容性。

PPS協議支持3V至11V電壓輸出，步進20mV，實現精細電壓調節。

3、高效能轉換

板端轉換效率高達93.8%（如24V輸入、5V/3A輸出時），減少能量損耗，提升充電效率。

輸出電壓具備線補功能（50mV/A），補償連接線阻抗引起的電壓下降，確保輸出穩定性。

4、多重保護機制

輸入保護：過壓、欠壓保護，防止電源異常損壞電路。

輸出保護：過流、過壓、欠壓、短路保護，確保設備安全。

整機保護：過溫保護，防止高溫導致性能下降或火災風險。

接口保護：DP/DM/CC過壓保護，CC PIN耐壓30V，ESD 4KV靜電防護，直流耐壓40V。

二、技術參數

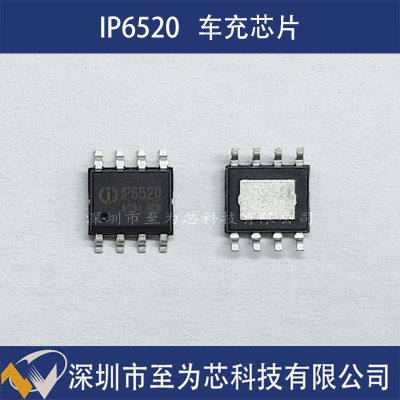

1、封裝形式：ESOP8（部分型號采用ESOP8L），體積小巧，便于PCB布局。

2、工作溫度：標準工業級-40°C至+85°C，部分車規級型號（如IP6520_Q1）符合AEC-Q100 Grade 2標準，支持-40°C至+105°C極端環境。

3、軟啟動功能：抑制啟動沖擊電流，保護輸入電源穩定。

4、認證支持：通過USB PD3.0認證（TID號：3277），確保協議兼容性和性能可靠性。

三、應用場景

1、車載充電器

為汽車電子設備（如手機、平板、導航儀）提供快速、安全的充電解決方案。

典型輸出功率：18W（5V/3A、9V/2A、12V/1.5A），部分型號支持30W或36W更高功率。

2、快充適配器

應用于桌面充電器、旅行適配器等，支持多設備同時快充。

集成多種快充協議，覆蓋市場主流設備（如iPhone、三星Galaxy、華為Mate系列）。

3、智能排插

為多口排插提供Type-C PD輸出接口，實現智能功率分配和快充功能。

簡化電路設計，降低BOM成本，提升產品競爭力。
