高頻電橋法介質損耗因數測量儀   頻率適用范圍?

高頻電橋法介質損耗因數測量儀?  諧振法?

基于?LC諧振特性?：將樣品置于諧振回路中，通過測量?諧振頻率偏移（Δf）? 或?品質因數（Q值）的變化?，間接推算ε和tanδ46。常用替代法：如并聯替代法消除分布電容誤差，通過兩次調諧計算Cx29。

?電橋法?

基于?橋路平衡原理?：將待測樣品與標準電容器/電阻構成電橋電路（如西林電橋），通過調節橋臂元件使電橋平衡，計算樣品的電容（Cx）和損耗角正切（tanδ）56。

關鍵參數檢測：測量?電壓與電流的相位差?，通過相位差直接計算tanδ18。

?關鍵對比與選擇?

日常生活應用?

00001. ?音響設備維修?

· ?案例?：檢測老化電阻阻值，精準替換損壞元件恢復音質。

00002. ?電子秤應變檢測?

· ?原理?：應變片構成惠斯通電橋一臂，形變導致電阻變化，輸出重量信號。

?場景?：超市計價秤、工廠物料配比系統。

電介質的用途

 電介質一般被用在兩個不同的方面:

 用作電氣回路元件的支撐，并且使元件對地絕緣及元件之間相互絕緣;

 用作電容器介質

主要技術特性：

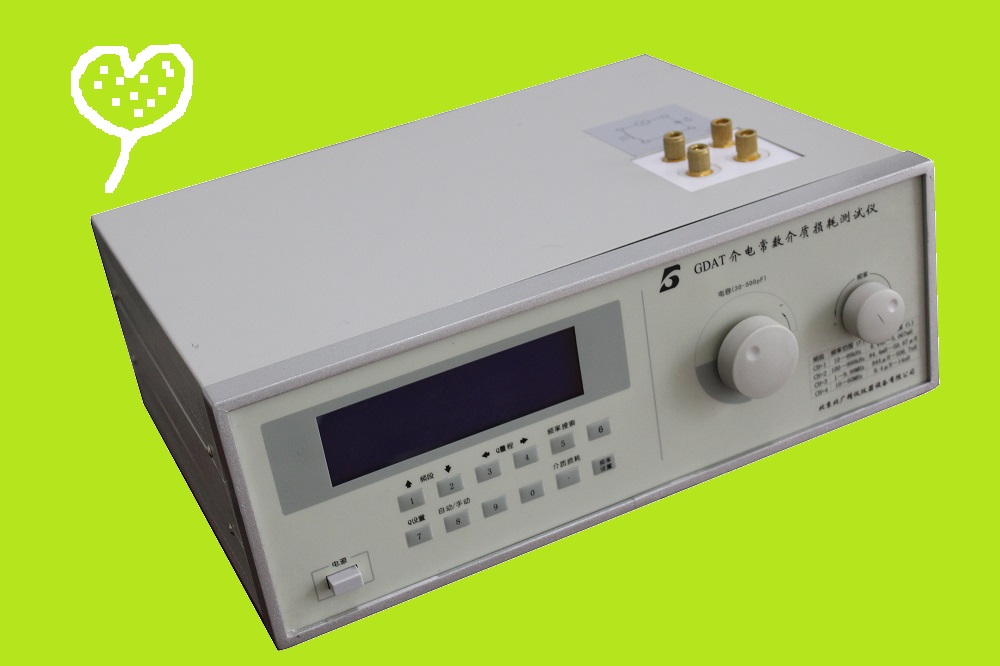

介質損耗和介電常數是各種電瓷、裝置瓷、電容器等陶瓷，還有復合材料等的一項重要的物理性質，通過測定介質損耗角正切tanδ及介電常數(ε)，可進一步了解影響介質損耗和介電常數的各種因素，為提高材料的性能提供依據；儀器的基本原理是采用高頻諧振法，并提供了，通用、多用途、多量程的阻抗測試。它以單片計算機作為儀器的控制，測量核心采用了頻率數字鎖定，標準頻率測試點自動設定，諧振點自動搜索，Q值量程自動轉換，數值顯示等新技術，改進了調諧回路，使得調諧測試回路的殘余電感減至 低，并保留了原Q表中自動穩幅等技術，使得新儀器在使用時更為方便，測量值更為精確。儀器能在較高的測試頻率條件下，測量高頻電感或諧振回路的Q值，電感器的電感量和分布電容量，電容器的電容量和損耗角正切值，電工材料的高頻介質損耗，高頻回路有效并聯及串聯電阻，傳輸線的特性阻抗等。

邊緣效應

 為了避免邊緣效應引起電容率的測量誤差，電極系統可加上保護電極。保護電極的寬度應至少為兩倍的試樣厚度，保護電極和主電極之間的間隙應比試樣厚度小。假如不能用保護環，通常需對邊緣電容進行修正，表 工給出了近似計算公式 這些公式是經驗公式，只適用于規定的幾種特定的試樣形狀。

 此外，在一個合適的頻率和溫度下，邊緣電容可采用有保護環和無保護環的(比較))測量來獲得，用所得到的邊緣電容修正其他頻率和溫度下的電容也可滿足精度要求。

振蕩頻率：

a．振蕩頻率范圍：10kHz～50MHz；

b．頻率分段（虛擬）

10～99.9999kHz                  100～999.999kHz

1～9.99999MHz                   10～60MHz

c．頻率誤差：3×10-5±1個字。

Q值測量：

a．Q值測量范圍：2～1023。

b．Q值量程分檔：30、100、300、1000、自動換檔或手動換檔。

c．標稱誤差

      頻率范圍：20kHz～10MHz；       固有誤差：≤5％±滿度值的2％；工作誤差：≤7％±滿度值的2％；

      頻率范圍：10MHz～60MHz；      固有誤差：≤6％±滿度值的2％；工作誤差：≤8％±滿度值的2％。

試驗步驟

1 試樣的制備

 試樣應從固體材料上截取，為了滿足要求，應按相關的標準方法的要求來制備。

 應精確地測量厚度，使偏差在士(0. 2%士。.005 mm)以內，測量點應均勻地分布在試樣表面。必要時，應測其有效面積。

2 條件處理

 條件處理應按相關規范規定進行。

3 測量

 電氣測量按本標準或所使用的儀器(電橋)制造商推薦的標準及相應的方法進行。

 在 1 MHz或更高頻率下，必須減小接線的電感對測量結果的影響。此時，可采用同軸接線系統(見圖 1所示)，當用變電抗法測量時，應提供一個固定微調電容器。

試樣上不加電極

 表面電導率很低的試樣可以不加電極而將試樣插人電極系統中測量，在這個電極系統中，試樣的一側或兩側有一個充滿空氣或液體的間隙。

 平板電極或圓柱形電極結構的電容計算公式由表 3給出。

 下面兩種型式的電極裝置特別合適

1 空氣填充測微計電極

 當試樣插人和不插人時，電容都能調節到同一個值 ，不需進行測量系統的電氣校正就能測定電容率。電極系統中可包括保護電極.

2 流體排出法

 在電容率近似等于試樣的電容率，而介質損耗因數可以忽略的一種液體內進行測量，這種測量與試樣厚度測量的精度關系不大。當相繼采用兩種流體時，試樣厚度和電極系統的尺寸可以從計算公式中消去

 試樣為與試驗池電極直徑相同的圓片，或對測微計電極來說，試樣可以比電極小到足以使邊緣效應忽略不計 在測微計電極中，為了忽略邊緣效應，試樣直徑約比測微計電極直徑小兩倍的試樣厚度。

參數：

1．液體杯

直徑48mm?深度?7mm,可與S916下極片互換使用。

2．消耗功率：約25W；電源：220V±22V，50Hz±2.5Hz。

3．電感測量范圍：1nH—140mH；

4．電容直接測量范圍：1pF～25nF；???????

5．主電容調節范圍： 17pF—240pF

6．準確度?150pF以下±1pF；150pF以上±1%

7．信號源頻率覆蓋范圍100kHz—160MHz；

8．合格指示預置功能范圍：5～1000

9．環境溫度：0℃～+40℃；

10．介質損耗測試夾具：

A:4位數顯式調節微桿；

B:極片尺寸：Φ50mm?或Φ38mm（二選一）；

C:夾具損耗正切值≤4×10－4 （1MHz）。

11.信號源: 100KHZ-160MHZ

12.夾具工作特性

極片尺寸： Φ50mm/Φ38mm可選；

極片間距可調范圍： ≥15mm;夾具插頭間距：25mm±0.01mm;

夾具損耗正切值：≤4×10－4 （1MHz）；

測微桿分辨率： ≤0.001mm。。

13.電感組LKI-1，分別有0.05uH 、0.1μH、0.5μH、2.5μH、10μH、50μH、100μH、1mH、5mH、10mH十個電感組成。

14.配置：

主機  一臺

電感  一套

夾具  一套

主要特點：

空洞共振腔適用于CCL/印刷線路板，薄膜等非破壞性低介電損耗材料量測。 印電路板主要由玻纖與環氧樹脂組成的, 玻纖介電常數為5~6, 樹脂大約是3, 由于樹脂含量, 硬化程度, 溶劑殘留等因素會造成介電特性的偏差, 傳統測量方法樣品制作不易, 尤其是薄膜樣品( 小于 10 mil) 量測值偏低,。

介電常數,用于衡量絕緣體儲存電能的性能.它是兩塊金屬板之間以絕緣材料為介質時的電容量與同樣的兩塊板之間以空氣為介質或真空時的電容量之比。介電常數代表了電介質的極化程度，也就是對電荷的束縛能力，介電常數越大，對電荷的束縛能力越強。電容器兩極板之間填充的介質對電容的容量有影響，而同一種介質的影響是相同的，介質不同，介電常數不同

試驗報告

一、試驗報告中應給出下列相關內容:

二、絕緣材料的型號名稱及種類、供貨形式、取樣方法、試樣的形狀及尺寸和取樣 日期(并注明試樣厚度和試樣在與電極接觸的表面進行處理的情況);

三、試樣條件處理的方法和處理時間;

四、電極裝置類型，若有加在試樣上的電極應注明其類型;

五、測量儀器;

六、試驗時的溫度和相對濕度以及試樣的溫度;

七、施加的電壓;

八、施加的頻率;

九、相對電容率ε(平均值);

十、介質損耗因數 tans(平均值);

十一、試驗 日期 ;

十二、相對電容率和介質損耗因數值以及由它們計算得到的值如損耗指數和損耗角，必要時，應給出與溫度和頻率的關系。
