智能安檢門技術參數

MCD-600B

一、設備系統組成

1.1智能安檢門（帶10寸液晶觸摸屏）

包括左門板，主機箱，右門板。

1.2液晶觸摸屏顯示

通過人數、報警人數、人體報警區位、探測模式、頻率、報警聲、日期和時間，如下圖所示。

二、技術參數

1.總靈敏度：0-255級，數值越大靈敏度越高，數值越小靈敏度越低。

2.分區靈敏度：0-255級，數值越大靈敏度越高，數值越小靈敏度越低。

2.顯示屏：10寸液晶觸摸屏顯示

3.工作環境： -20oC～45oC 相對濕度：0～95％無凝結

4.區位顯示：8區燈條顯示。

5.電 源：AC110～240V/50～60 Hz

6.外觀尺寸：2210mm (高)×830(寬)×605mm (深)

7.包裝內尺寸：

門板：2230mm（長）×725mm（寬）×205mm（高）

機箱：740mm（長）×425mm（寬）×250mm（高）

8.功 耗 ≤30W

9.工作頻率: 4～7KHz

10.整機重量: 65kg

11.材質：外體采用防水高強度合成材料，底部配有固定件防水、防潮、防震。

12.探測頻率: 1～12個。

13.探測模式：手機模式1，手機模式2，全金屬。

14.清除計數：清除報警人數，清除通過人數。

15.報警聲設置：可以設置報警聲，設置范圍：1～8個參數值。

16.時間設置：可以進入設備時間設置，調整設備時間。

17.前后立柱燈報警:設備報警前后立柱燈都亮，方面從前端或者從后端查看設備報警情況。

18.前后通電指示燈：設備門板上方有前后通電指示燈，通電即亮。

19.手機檢測：360°全方向手機通過報警，排除鑰匙，紐扣，手表，皮帶扣等金屬。

20.恢復出廠設置：出現設置混亂或者不知道設置了什么地方導致設備不能正常工作，用此功能恢復設備出廠時的系統參數。

21.可選配定制功能：聯網，接29寸大屏，對接平臺。

三、投標參數

1.探測使用數字信號分析處理，實現對特定微弱模擬信號的采集及選頻放大。
2.產品形態為通過式探測門，每個門體內鋪設犬牙交錯的網狀式電磁場，實現自由分區，物體在哪報警燈在哪亮起功能。
3.具有抗干擾能力，安裝場地附近有大金屬也能正常工作，一臺門兩側可緊貼鐵板大金屬也能正常工作，兩臺并排不需拉開距離緊挨著也不影響正常工作。可實現兩臺一組并排工作。（如果多個通訊設備安檢門并排使用時，錯開工作頻率，間距≥50cm）。
4.設備檢測技術采用國際先進的單發單收電磁收發技術，能在金屬探測模式下帶普通9V電池在門體的正中心位置，平放，豎放，正放通過都能準確探測得到并報警，并運用數字信號處理技術來檢測違禁物品。

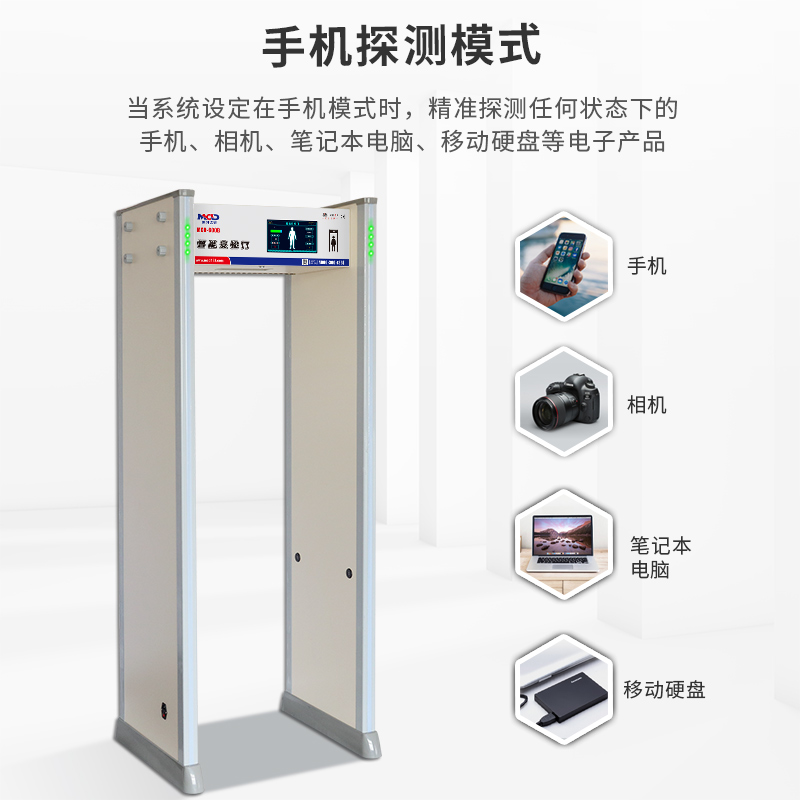

5.設備根據使用場景要求可在電子產品檢測報警功能手機模式和全金屬模式之間切換。
6.設備應排除日常金屬物品報警，例如：手表、發夾等，當攜帶該類物品時通過不報警。
7.在電子產品檢測報警功能手機模式下，當被檢人員攜帶了手機等電子產品時，設備能夠進行聲光報警，并提示藏匿位置。
8.在全金屬檢測報警功能模式下，當被檢人員攜帶了用銅箔包裹的違禁品和非金屬外殼包裝的鋼管鋼釬混合物違禁品時，設備能報警。當被檢人員攜帶了手機，以及刀槍、馬口鐵罐、鋁管等違禁品物品應進行聲光報警和藏匿位置。
9.設備后期支持智能擴展。如：增配手持式違禁品探測器，可與手機探測門配套使用；
10.設備能夠在液晶屏里的模擬人體上顯示報警物品所在位置。

11.可對攜帶手機通過的人員實時報警，探測報警時間1 秒，通過效率每分鐘≥30人。
12.當通過人員的手機隱藏在頭部時，通過時報警；當通過人員的手機藏匿于大腿內側時，通過時報警。
13.能對一定人為干擾因素進行數字提示，干擾影響大時，液晶屏模擬人體左上有數字顯示，大于1000說明有人為干擾和探測門周圍存在干擾源。
14.安檢門配置液晶屏，可實時顯示通過人數、報警人數、報警物品所在人體虛擬區位等信息。

15.設備可選配增加測溫模塊，可設定溫度報警閥值，當檢測到通過人員溫度超過報警閥值，系統應有聲光和語音報警。
16.設備自帶10 寸液晶觸摸屏顯示。
17.當人未通過安檢門時，手機以拋物形式快速通過安檢門，安檢門應能夠檢測并報警。
18.當通過人員把手機平放頭頂或平放腳面時均能被檢測出并報警。
19.當多個安檢門并排使用時，各安檢門可設置不同頻率，互相不產生影響。
20.當攜帶兩個手機通過安檢門時，能同時檢測并在報警燈和屏幕模擬人體上顯示兩個手機的信息和位置。
▲21.不管通過人員將手機采取何種方法何種姿態藏匿在身上任何部位都應該被檢出并報警，如：平放、豎放、正放緊貼在前胸、后腰、頭頂、大腿內側、褲腿、鞋底等。
▲22.安檢門應具有對所設定的參數進行存儲的能力,斷電后再次上電啟動時不應改變。

▲23.安檢門應能記錄有效受檢人數和發生過報警的人次，并能復位清零。
▲24.安檢門應能從低到高方便地調節靈敏度，靈敏度調節應大于等于100個級別，總區及分區靈敏度均應可調。應內置多種工作模式或工作場景，每種模式或場景對應一套參數設置值，應可一鍵設置。
▲25.安檢門應可自動檢測周圍環境，一鍵復位重啟后，應能自動選擇優工作參數。
▲26.電子產品探測模式，人員以標準姿勢通過安檢門時，正常著裝上金屬紐扣、項鏈、打火機、鑰匙、硬幣、金屬肩章、警帽帽徽、制服金屬標牌、鋼筆等小金屬通過時系統應不報警，當攜帶以下電子產品通過時，系統應有聲光報警，應能提示藏匿位置。如:屏幕大于4寸的智能手機、對講機、筆記本電腦、BL090 聯想手機電池、移動硬盤。當手機和刀具或金屬罐體管體捆綁后一起通過探測門時，系統應對手機報警。

27.設備支持時間設置。可以設置年月日，時分秒。

▲28.設備報警前后立柱燈都亮，方面從前端或者從后端查看設備報警情況。

29.設備門板上方有前后通電指示燈，通電即亮。

四、應用場景

本套設備適用于學校、保密局、監獄、看守所、公共資源交易中心、軍隊、軍工企業、公安、考試中心、政府單位、戒毒所、研發中心、商業會議場所、大型企業等行業。
