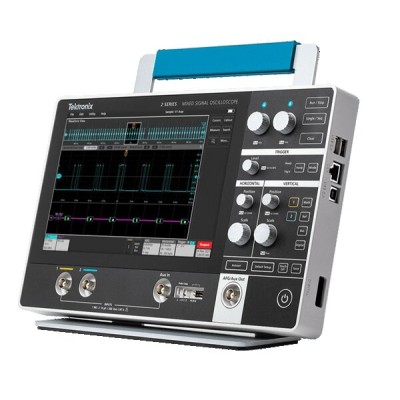

適用于日常調試的緊湊型多功能示波器

2 系列 MSO 擁有多達 4 個模擬通道、500 MHz 帶寬、2.5 GS/s 采樣率、16 通道 MSO、50 MHz AFG、4 位數字碼型發生器、

高級觸發和協議解碼，集所有功能于一個厚約 1.5” 的緊湊型 外殼中。不管您在何處工作，2 系列MSO 是電子調試和測試 的必選示波器。

2 系列MSO 配備電容式觸控屏和專為觸控而設計的高度直觀 的用戶界面，是屢獲殊榮的新一代泰克系列示波器中的一

員。共享用戶界面和可編程接口使您可以輕松使用泰克所有 的新一代示波器

選配電池組之后，同一臺儀器既可在實驗室中使用，也可在 現場使用，從而擴展了儀器應用。

憑借大量兼容探頭和整套附件，2 系列MSO 成為同類產品中 性能最強大、功能最齊全的儀器，非常適合各種應用領域。

主要性能指標

模擬輸入通道

2 路或 4 路輸入

帶寬

70 MHz、100 MHz、200 MHz、350 MHz 和 500 MHz

采樣率

?    2.5 GS/s 半通道

?     1.25 GS/s 全通道

記錄長度

每個通道 10 M 個點

垂直分辨率

?    8 位 ADC

?    高分辨率模式下高達 16 位

標準觸發類型

邊沿、脈寬、欠幅、超時、邏輯、建立和保持、上升/下降 時間和并行總線

標準分析

?    光標：波形、V 條、H 條和 V&H 條

?    測量：37

?    繪圖：XY，限值模板

?    數學：基本波形代數、FFT 和高級公式編輯器

?    搜索：搜索任何觸發標準

技術規格

除另行指明外，所有技術規格均為典型值。除另行指明外，所有技術規格均適用于所有型號。

型號概述

•


• 	MSO22	MSO24
  模擬通道	2	4
  模擬通道帶寬	70 MHz、100 MHz、200 MHz、350 MHz 和 500 MHz
  	500 MHz 保證帶寬，4 mV/div - 10 V/div。
  采樣率	1.25 GS/s 全通道，2.5 GS/s 半通道（交錯）
  記錄長度	10 M
  數字通道	16
  AFG 輸出	1（帶 Aux Out 的多路復用）
