CTC HCT-7000協議分析儀,HCT-7000協議測試儀產品介紹:

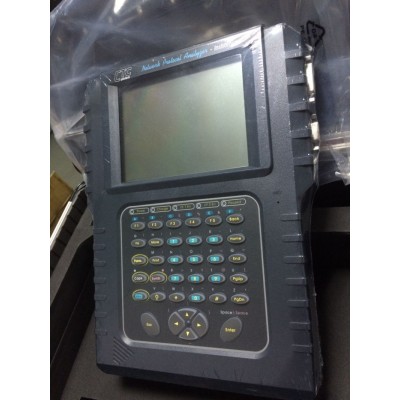

CTC HCT-7000協議分析儀,HCT-7000協議測試儀是2m通信協議和bert(比特差錯率測試)分析儀,它提供廣泛的通信協議,適用于設備安裝,在線和離線診斷,調測和接口開發。

HCT-7000有背光燈,液晶顯示(lcd),觸摸薄膜開關鍵盤,接口引線顯示器leds,pcmcia卡槽,用戶可更換的數據口接口模塊和內部可充電電池。包括各種接口適配電纜,全面的用戶手冊,ac電源適配器(110或220vac)和耐用的拉鏈尼龍包。

CTC HCT-7000協議分析儀,HCT-7000協議測試儀產品特點:

幀中繼分析:

2m幀監視和仿真,根據itu q.922/q.933,ansi t1.618/t1.617和lmi,hct仿真用戶端進行建鏈、接通測試

在線監測譯碼,分析rfc1490包封,譯出tcp/ip的mac地址、ip地址及高層協議等

自動dlci檢測和過濾,在激活的dlcis上的發送測試信息

dlci過濾,濾出要監測的dlci電路并譯出該電路上的業務流量

dlci統計,性能統計,加載測試

帶寬統計分析,過濾出要分析的dlci電路,在線統計出相應業務流量、電路利用率百分數和所占帶寬

文件管理:可存五個應用文件和捕獲數據,機內ram可存983k,外加pcm ci卡存貯和轉移數據到pc硬盤

菜單對話:菜單驅動設置、自動配置、async終端仿真、遙控、自試和診斷

接口豐富  :

有數據接口:rs-232c/d(v.24)、rs449(v.36)、rs-530、x.21、v.35

有e1/t1接口:g.703 e1(2048k)、g.703 t1(1544k)、g.703 64k同方向和其他(hdsl、isdn、adsl待定)

支持多種協議  :

規程協議分析儀具有對各類規程的監視、仿真、分析功能

包括:x.25,frame/relay,tcp/ip,ppp,slip,ddcmp,sdlc,hdlc,async,sync,bsc

選件:sna,ss7,v5.1/v5.2,isdn pri等

hct-7000 e1/pcm分析功能  :

a、線路端口測試

可用于e1傳輸鏈路及其數據通路的全面測試,在中斷業務和不中斷業務的情況下進行測試,有豐富強大的狀態顯示、性能測試和分析、數據監視、存儲打印和遠端控制等功能

e1接口電平和頻率測量,以便判斷線路傳輸衰減后,能否正常工作

提供端接、橋接、數字配線架監測口等多種連接方式,可方便地接入被測線路

b、在線監測差錯

利用幀同步字進行在線監測幀比特差錯

依據2 m信號的幀結構,偶幀第0時隙的第2至8比特為同步字,即:0011011。通過在線測試這7個比特情況,可對傳輸過程中的誤碼率情況進行分析。

在線監測crc-4差錯

對crc-4幀結構及這種循環冗余校驗,可較為準確地確認某一子復幀(2048個比特)中是否出現過誤碼。準確地測出誤碼秒率。在實際測試中,儀器接收端高阻跨接到線路上,利用儀器自身的循環冗余校驗功能,對實際傳輸的信號進行校驗測試。

利用編碼誤碼進行在線測試

e1電路上傳輸數字信號時,為避免連0和連1過長,采用hdb3編碼規則,如果傳輸過程中,出現1變成0或0變成1,即出現雙極性擾亂(bpv),或稱編碼差錯。

在線監測e-bit差錯

當遠端收到數字信號經crc后出現誤碼時,將在其回送的線路中,利用e和a比特進行遠端告警。因此,利用監測e和a比特的變化情況,間接監測發往遠端的線路傳

輸情況。因此,利用crc-4幀結構進行在線測試,可以實現雙向監測。
