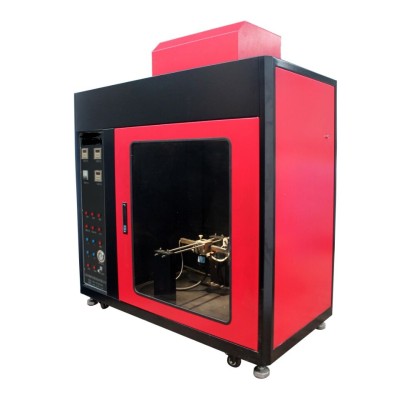

耐電痕化指數測試儀-6000V漏電起痕試驗儀  漏電起痕試驗儀。適用于固體絕緣材料在潮濕條件下相比漏電起痕指數和耐漏電起痕指數的測定方法，具有簡便、準確、可靠、實用等特點。

耐電痕化指數測試儀-6000V漏電起痕試驗儀 以下是關于漏電起痕試驗機的詳細介紹：

測試目的 (Purpose):?

模擬在潮濕、污染條件下（例如沿海鹽霧、工業粉塵），絕緣材料表面出現漏電流的現象。

評估絕緣材料抵抗因漏電流產生的局部發熱、碳化， 終形成導電通道（電痕）的能力。

預測材料在長期使用中因電痕化導致失效的風險。

核心測試原理 (Principle):?

在材料樣品表面的兩個規定距離（通常為4mm）的電極之間，施加一個?恒定的交流電壓?（通常范圍在100V到600V）。

在樣品表面兩電極之間，以?恒定的時間間隔?（通常為30±5秒）滴落規定濃度的?電解液?（通常是0.1%重量濃度的氯化銨水溶液）

。

觀察并記錄在?規定滴液次數?（通常50滴）或?規定時間?內：

樣品表面是否形成?導電通路?（電痕）并導致?短路電流超過設定值?（通常0.5A），觸發電流繼電器動作（失效）。

樣品是否因?過熱而起燃?（失效）。

滴完規定滴數（如50滴）后，樣品表面?未形成導通電痕或未起燃?（通過）。

主要測試標準 (Key Standards):?

IEC 60112 / EN 60112 / GB/T 4207：? 這是 廣泛使用的標準，定義了固體絕緣材料耐電痕化指數和相比電痕化指數的測定方法（

PTI/CTI）。

ASTM D3638：? 美國材料與試驗協會的標準。

UL 746A：? 針對聚合材料的耐電痕化性能要求。

其他行業或特定產品的標準也可能引用或基于這些基礎標準。

應用領域 (Applications):?

電氣電子行業：評估開關、插座、連接器、繼電器、PCB基材、線圈骨架等使用的絕緣材料（塑料、陶瓷、層壓板等）。

家電行業：洗衣機、冰箱、空調等內部可能需要耐電痕化的絕緣部件。

照明行業：燈具外殼、燈座、鎮流器等。

汽車行業：高壓連接器、電池包組件、傳感器等。

材料研發與質量控制：新材料開發、配方改進、來料檢驗、生產過程監控。

重要性 (Importance):?

電痕化是導致戶外或惡劣環境下電氣設備絕緣失效的常見原因之一。漏電起痕試驗提供了一個相對快速、標準化的方法來篩選和評估

絕緣材料的長期可靠性，對確保電氣設備的安全至關重要。它是許多產品安全認證（如UL, CSA, VDE, CCC）的必測項目。

總結來說，漏電起痕試驗機是電氣安全測試領域的關鍵設備，用于模擬嚴苛環境，評估絕緣材料抵抗表面導電通道形成的能力，其結

果（如PTI/CTI）是衡量材料絕緣性能和產品安全等級的重要指標。? 選擇試驗機時，需確保其符合目標測試標準（如IEC 60112）的

要求，并具備可靠的性能和安全性。

技術參數
1.液滴時間：30s±0.1s；

2.滴液裝置：試驗時不需要調整；

3.控制方式:PLC觸摸屏(臺灣威綸7寸彩屏)；

4.電極材料：銅+鉑金；

5.每個電極對試樣作用力：1.0±0.05N；

6.施加電壓：100～600V（48～60Hz）之間可調，短路電流在1.0±0.1A時電壓下降不超過10%；

7.滴液大小：44～55滴/1cm3

8.滴液高度：30～40mm；

9.操作類型：無線電子搖控；

10.控制液滴采用電磁閥,精確的控制液滴的大小,20滴精度 大可達到0.02g；

11.外部尺寸: 寬1170mm*深630mm*高1330mm；

12.內部容積：0.5m3（可選購0.75m3或1m3）；

13.判斷回路：短路電流大于0.5A時間維持2秒鐘繼電器動作，切斷電流，指示試品不合格；

14.箱體材料：鐵板噴涂；

15.排氣孔：?100mm；

16.工作電源：AC 220V/50HZ/10A。

工程意義

安全閾值：PTI 直接反映材料在?潮濕污染環境?中抵抗表面漏電起痕的 低安全電壓。

例如：PTI ≥ 250V 的材料適用于高濕、多塵的工業環境。

選材依據：

電氣設備外殼、插座、繼電器等需按安全標準（如UL 746A、IEC 60664）選擇PTI達標的材料。

常見要求：

家用電器：PTI ≥ 175V

戶外設備：PTI ≥ 250V

高壓部件：PTI ≥ 400V

失效預防：PTI 過低可能導致絕緣表面碳化形成導電通道，引發短路或火災。

試驗機主要組成部分 (Key Components of the Tester):?

高壓電源：? 提供穩定、可調（通常在100V–600V范圍內）的交流電壓（50Hz或60Hz），功率足以維持短路電流。

電極系統：? 通常由兩個鉑金或不銹鋼制成的矩形截面的電極（尺寸如5mm x 2mm）。電極 倒角，以規定的角度（通常45°或90

°）施加在樣品表面，電極間距離精確可調（通常4.0mm±0.1mm）。

滴液裝置：? 包含儲液容器、導管和滴液針頭（通常內徑0.9mm-1.0mm）。通過精密裝置（如蠕動泵、電磁閥或恒高滴管）控制電解

液以恒定時間間隔（如30秒±5秒）垂直滴落到兩電極中央的樣品表面。

樣品夾具：? 用于穩固夾持樣品，通常帶有調節裝置確保樣品水平，電極與樣品接觸良好。

短路電流檢測與中斷系統：? 高靈敏度的電流繼電器（通常設定在0.5A ± 10%），用于檢測流過樣品的電流是否超過設定閾值。一

旦超過，立即切斷高壓電源和計時器，記錄失效點（滴液數或時間）。

計時/計數器：? 記錄試驗持續時間或電解液滴落次數。

安全防護：? 試驗箱體（防止電解液飛濺、遮擋弧光、通風排煙）、安全聯鎖（開門斷電）、接地保護等。

可視窗口：? 便于觀察樣品測試過程（電痕形成、起燃等）。
