在機械傳動系統中，齒輪軸作為核心部件，承擔著傳遞動力和運動的重要作用。長期運行過程中，齒輪軸會因磨損、腐蝕、疲勞等問題導致性能下降甚至失效，若直接更換新的齒輪軸，不僅成本高昂，還可能造成設備停機時間延長，影響生產效率。而激光熔覆修復加工技術的出現，為齒輪軸的修復提供了一種高效、經濟且性能優良的解決方案。

　　一、齒輪軸激光熔覆修復加工流程

　　1、前期準備

　　在對齒輪軸進行激光熔覆修復之前，首先要對其進行全面的檢測與評估。通過超聲波探傷、磁粉探傷等無損檢測技術，準確判斷齒輪軸表面的損傷類型、損傷程度以及內部是否存在裂紋等缺陷。同時，測量齒輪軸的關鍵尺寸參數，如軸頸直徑、齒輪模數、齒形等，為后續修復方案的制定提供依據。

　　根據檢測結果，選擇合適的合金粉末作為熔覆材料。合金粉末的選擇需要綜合考慮齒輪軸的工作條件、性能要求等因素。例如，對于在高磨損環境下工作的齒輪軸，可選用碳化鎢基合金粉末，其具有極高的硬度和耐磨性;對于在腐蝕環境中使用的齒輪軸，則可選擇鎳基合金粉末，它具有良好的耐腐蝕性。

　　將齒輪軸表面進行徹底的清理和預處理是保證熔覆質量的關鍵步驟。首先，采用噴砂、打磨等方法去除齒輪軸表面的油污、銹跡、氧化皮等雜質，使表面露出新鮮的金屬基體。然后，對齒輪軸表面進行粗化處理，如采用噴砂處理，使表面形成一定的粗糙度，以增加熔覆層與基體之間的結合力。

　　2、激光熔覆操作

　　根據齒輪軸的結構特點和修復要求，選擇合適的激光熔覆設備和工藝參數。激光熔覆設備主要包括激光器、送粉系統、工作臺、控制系統等。激光器的功率、光斑直徑、掃描速度，送粉系統的送粉速率等參數都會對熔覆層的質量產生重要影響。

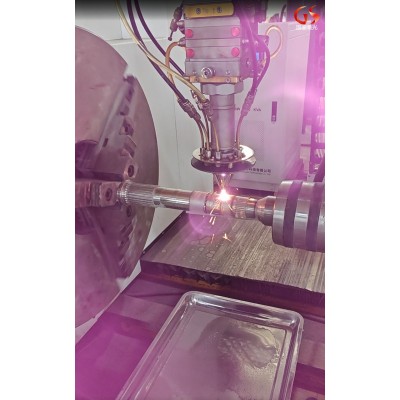

　　在激光熔覆過程中，將預先制備好的合金粉末通過送粉系統均勻地輸送到激光束作用區域，激光束照射在合金粉末和齒輪軸基體表面，使合金粉末和基體表面薄層迅速熔化。同時，工作臺帶動齒輪軸按照預定的軌跡運動，使激光束在齒輪軸表面進行掃描，實現熔覆層的逐層堆積，最終形成所需的修復層。

　　3、后處理

　　激光熔覆完成后，由于熔覆層表面存在一定的粗糙度，且內部可能存在殘余應力，因此需要對齒輪軸進行后處理。首先，對熔覆層表面進行機械加工，如車削、磨削等，使其尺寸精度和表面粗糙度達到設計要求。然后，采用去應力退火等熱處理工藝，消除熔覆層內部的殘余應力，改善熔覆層的組織性能，提高齒輪軸的疲勞強度和使用壽命。

　　二、齒輪軸激光熔覆修復五大工藝核心優勢

　　1、損傷評估與預處理

　　需通過磁粉探傷、三維掃描等手段確認裂紋深度(通常需控制在軸徑15%以內)。對滲碳層完好的齒輪軸，采用噴砂+丙酮清洗的復合處理;存在疲勞裂紋的需先進行激光清洗去除氧化層，再通過窄間隙激光焊補裂紋。

　　2、材料體系設計

　　針對不同工況匹配粉末材料：風電齒輪軸推薦FeCrNiMoB系粉末(耐微動磨損);軋機齒輪軸適用WC增強鎳基復合材料(抗沖擊磨損);某船舶傳動軸案例中，采用梯度材料設計，使服役壽命提升至新軸的2.3倍。

　　3、熔覆路徑規劃

　　齒面修復需采用六軸機器人配合三維動態聚焦鏡，沿齒廓法向進行螺旋掃描。某進口采煤機齒輪軸的修復實踐表明，采用復合路徑，可使齒形誤差控制在0.05mm/m以內。

　　4、在線監測與質量控制

　　集成紅外熱像儀和CCD視覺系統，實時反饋熔道形貌。某核電齒輪軸項目通過PLD在線檢測技術，將氣孔率控制在0.3‰以下。

　　5、后處理工藝

　　熔覆后立即進行去應力退火，齒面采用超聲滾壓強化，可使殘余應力降低60%，疲勞壽命提升4-8倍。
